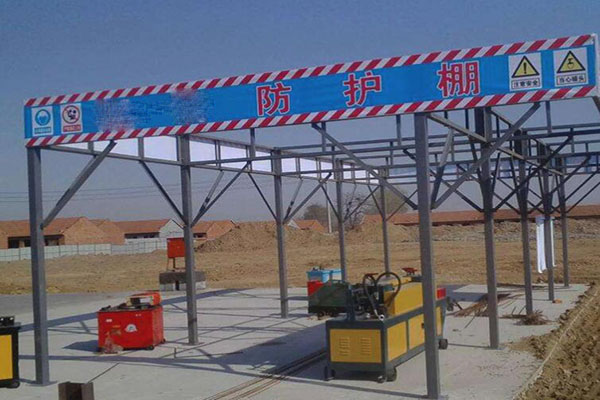

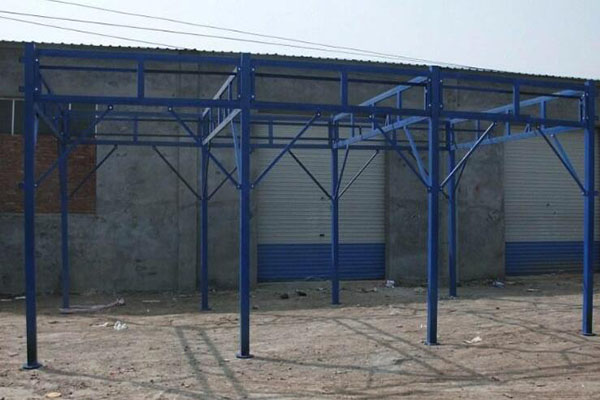

現在建筑工地上都會安裝大量的防護棚，有懸挑式、木工、鋼筋等多種樣式的防護棚，它們起到了很好的保護作用，但是對它的安裝構造也有很多的要求，下面防護棚安裝廠家來為大家介紹一下工字鋼懸挑式防護棚構造要求，希望能夠幫助到大家。

一、懸挑式防護棚的安裝要求：

１、懸挑工字鋼總長６米，外挑４米，在結構標高３６．５５０ｍ處埋設拉環，如果在預埋時不慎遺漏，那么可采用電錘打孔，用φ１８圓鋼制作成預埋環，將懸挑工字鋼伸入預埋環中固定，在工字鋼伸入預埋環后的根部設置兩扣件防止懸挑工字鋼滑脫。

２、懸挑防護棚由懸挑工字鋼、鋼絲拉索、立桿（外欄桿）、橫桿、預埋件等組成，懸挑工字鋼間距１．８米，立桿（外欄桿）縱距ｌａ＝１．８米。

３、外側欄桿刷紅白色，采用白色竹膠板，用１６＃絲捆綁。

４、立桿（外欄桿）置于懸挑工字鋼端部，高１．２米，工字鋼頂端先電焊直徑２２的二級鋼筋，高度２００。欄桿立桿用φ３８鋼管插入預先焊接的鋼筋內，再與工字鋼焊接，并于距底部３００高處設置一道橫桿，　用于捆綁擋腳板，立桿均以紅、白油漆相間涂刷。

５、水平防護板設在懸挑工字鋼上，底部選用長約３米，寬約０．３米，厚約４～５ｍｍ的楠竹制作的竹串片板。上部選．用０．５ｃｍ厚的竹膠板進行封底。當竹串片板長度小于２ｍ時，采用兩根小橫桿，小橫桿連接在懸挑槽鋼端部和根部的橫桿上，并將腳手板兩端與小橫桿可靠固定，以防傾翻。腳手板平鋪，應鋪滿鋪穩，靠墻一側離墻面距離不應大于１５０ｍｍ，拐角要交圈，不得有探頭板。

二、懸挑式防護棚的設計與驗算

１、設計參數

１．１、荷載Ｇ１Ｋ

構配件自重，竹串片腳手板自重標準值取０．３５ｋＮ／ｍ２、欄桿與擋腳板自重標準值?。埃保矗耄危?、密目網自重標準值為０．００３ｋＮ／ｍ２。

１．２、可變荷載Ｇ２ｋ

施工均布活荷載按裝飾腳手架取２ｋＮ／ｍ２；

２、懸挑槽鋼及拉索設計與驗算

２．１、搭設形式

２．２、挑桿受力簡圖

受力簡圖如下：

其中：Ｐ為外防護欄桿傳來的軸向力設計值；

Ｎ為鋼絲繩拉力；

ＶＳ、Ｖｈ為支座反力；

Ｗ為工字鋼自重

２．３、內力計算

由平衡方程得：

１。ｄｏｃｉｎ．ｃｏｍ

Ｐ＋?。郑樱住。危螅椋睿矗?deg;＝０

Ｖｈ＋?。危悖铮螅矗?deg;＝０

０．８５Ｐ＋１．７５Ｐ＋０．８５Ｗ＝１．７５Ｎｃｏｓ４５％／０．９３

防護欄桿的自重設計值Ｐ＝０．３５＋０．１４＋０．００３＝?。剑埃矗梗耄?。懸挑工字鋼的自重ｗ＝１４．２２３ｋｇ／ｍｘ４ｍ＝?。担罚耄纾剑埃担罚ǎ耄危?，經求解得：?。危剑保玻担叮耄?。

２．４、φ１８圓鋼受拉校核

φ１８圓鋼所受拉力為Ｖｓ１／２＝　＝４．７８／２＝２．３９ｋＮ，安．全系數取為１０，則φ１８圓鋼的設計拉力值為Ｎｃｕ?。剑玻常梗耄?。φ１８圓鋼許用拉力為３．１４ｘ９ｘ２０５－　－５２．１４ｋＮＮｃｕ，°．１８　圓２。
