外腳手架及外架防護棚詳細的解釋

文章來源:防護棚 作者: 宏鉅安防設備 發布時間 2022-07-21 15:03:45 瀏覽次數0

  1.施工工程實施總承包的,外架專項方案由總承包商編制。腳手架等專業工程分包的,可由總承包商組織專業承包商編制;

  2.架高超過20m(含20m)懸掛式外架及爬架、附著式整體及分片式提升腳手架工程、自制卸料平臺、移動操作平臺、新型及異型腳手架工程由編制單位組織專家論證。論證完成后,方案編制人應根據專家意見進行修改和改進,報編制單位技術管理部門審核,編制單位技術負責人審批,并報項目總監理工程師和建設單位項目負責人審核簽字;

  3.搭設高度不足50m雙排落地式外架由項目技術負責人初審、編制單位技術管理部門審核、編制單位技術負責人審批,報項目總監理工程師審核簽字;

  4.由專業分包單位完成編審的外架施工方案交總包單位審查,審查的內容包括專業分包單位資質、編審人員的資格、是否經過專家論證,是否按論證要求進行修改,編審人員簽字是否真實、單位用章是否合規等。審查程序為項目經理部初審、總包單位技術管理部門審核、總包單位技術負責人審批;

  5.外架施工方案經總承包商批準后,報總監理工程師批準,然后按當?shù)亟ㄔO(shè)行政主管部門的要求備案

  6.架管、緊固件、安全網、腳手板、鋼絲繩、型鋼、吊環或錨環的圓鋼、電葫蘆等用于架子搭設的材料和配件,按照國家有關標準和規范提交檢驗,檢驗合格后方可投入使用;

  7.外架安裝前,外架施工方案編制人向外架施工人員披露方案,施工人員向作業隊進行安全技術披露。交底時,項目專職安全人員參與整個監督過程。交底后,雙方和監督人員在交底單上簽字,交底單由雙方和監督人員保存;

  8.外框架由具有相應資質的操作人員按照批準的外框架施工方案安裝。外框架安裝完成后,項目生產經理應組織計劃編制人、外框架施工人員、專職安全員、外框架操作組長對外框架進行驗收,并保存相關驗收記錄。驗收合格后方可投入使用;

  9.外架投入使用前,外架方案編制人應向管理外架的施工人員和外架使用隊進行安全交底,并形成交底記錄;

  10.外架使用過程中,管理外架的施工人員應每天檢查外架的使用情況,禁止隨意更換外架、拆除附屬設施等不安全行為。發現問題,及時處理;

  11.外框架拆除前,外框架方案編制人應向負責外框架拆除的施工人員和操作組披露外框架拆除的安全技術。拆除外框架時,應按計劃要求進行相應資質的操作人員。

  落地腳手架

  一、架體形象

  1.立桿、水平桿、欄桿、橫向斜撐為黃色,剪刀撐為黑黃色(每段長度4000mm);

  2、小橫桿 每個主節點設置小橫桿,小橫桿外伸長度不小于100mm,不大于150mm,小橫桿距主節點120mm(不得大于 150mm);

  3、安全立網

  安全網強度符合規范要求,張掛平整,保持清潔無損壞;

  4.安全警示帶

  1)沿外架周圍,每隔3層或10層m設置20cm高安全警示帶(兼擋腳板)位于第二層水平封閉層;

  2)外架外立桿內側安裝警示帶,18mm厚木膠合板。警示帶立面涂漆成黑黃色色條,色條寬150mm;

  5、橫向斜撐

  1)雙排腳手架口型雙排腳手架兩端設置橫向斜撐,中間每6跨設置一次;

  2)、高度在24m以下封閉式雙排腳手架無橫向斜撐,高度為24m除拐角設置外,中間每6跨設置一次。

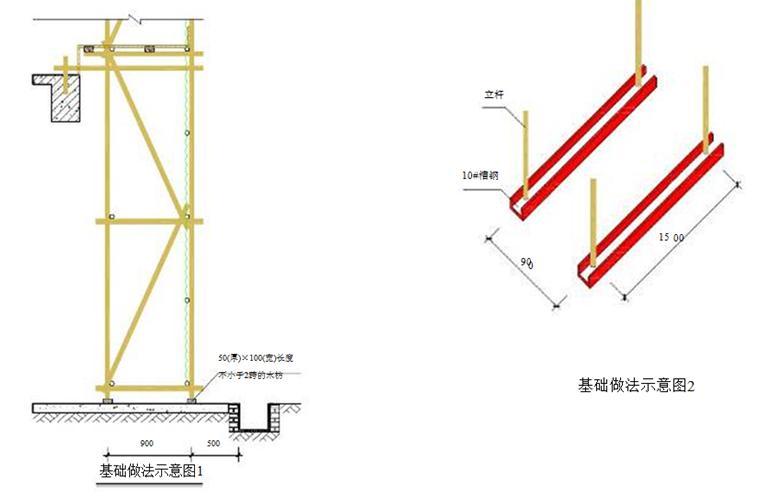

  二、架體基礎

  1.土層上的架體基礎采用墊木支撐或墊10#槽鋼,墊層厚度≮100mm;

  2.架體基礎墊150位于結構地板上×150木膠合板(厚18mm)或鋼板(厚5mm)上焊接高100mm直徑為55根鋼管。

  外腳手架

  三、架體搭設要求

  1、立桿

  1)立桿縱向間距1.5m,橫向間距0.8~1.0m,步距1.76m;

  2)立柱各接頭采用對接緊固件對接,對接柱上的對接緊固件應交錯布置,相鄰兩柱接頭不得同步同跨

  在內部,同步內隔一根桿的兩個相隔柱接頭在高度方向錯開的距離不應小于600mm,各接頭中心距主節點的距離不應大于步距的1/3即600mm。

  2、水平桿

  1)每個主節點設置一個水平桿,用直角緊固件緊固在立桿上。桿軸與主節點的距離不得大于150mm;

  2)縱向水平桿設置在立桿內側,用直角緊固件與立桿緊固??v向水平桿設置在橫向水平桿上;

  3、腳手板

  1)腳手板采用竹跳板鋪設,每2步鋪設一次;

  2)腳手板應鋪設緊密、牢固、穩定,腳手板兩端用10~14#鉛絲固定牢固。

  4、連墻件

  連墻件采用剛性構件,架體與建筑結構的連接采用剛性連接。按下表設置連墻件。

  5、剪刀撐

  高度≥24米雙排落地外架、挑架、爬架沿長度和高度方向連續設置剪刀支架,高度為24米

  剪刀支撐設置在外架的兩端,中間剪刀支撐間距不大于15米,每個剪刀支撐寬度不小于4跨6米,水平角度為45度至60度,搭接長度不小于1米,三個旋轉扣固定。

  6、外架平網

  作業層下層設置安全平網,安全平網應掛在建筑結構邊緣。

  7.設置水平封閉層

  外架每隔3層,不超過10層m設置水平封閉層。懸臂外架的第一層水平封閉層位于懸臂梁上;爬架的第一層水平封閉層位于底座上。落地腳手架的第一層水平封閉層位于建筑物第一層的頂板標高處。

  8、架體人行斜道

  1)人行斜道每跑寬度不小于1m;

  2)、當搭設運料斜道時,每跑寬度不得小于1.5m,坡度以1:6為宜。

  3)斜道兩側及平分處應設置護欄和擋腳板,人行通道板應釘防滑條,防滑條截面尺寸20×30mm,木質材料的間距不大于300mm。

  4)腳手架外立桿應設置人行斜道,每6次m連墻桿兩根高度設置(即6)×7.5m連墻桿2根設置在范圍內;

  連續剪刀支撐設置在斜道立面。

  9、外架防護棚

  腳手架外臨街、通道、交叉作業等場所需設置外架防護棚,防護棚滿足墜落半徑的要求。

  規定物體墜落半徑

  根據規范GB/T3068-2008要求

  一級高處作業:作業高度2-5m,墜落半徑為3m。

  二級高處作業:作業高度5-15m,墜落半徑為4m。

  三級高處作業:作業高度15-30m,墜落半徑為5m。

  四級高空作業:作業高度30m以上,墜落半徑為6m。

  安全通道防護棚搭設長度與物體墜落半徑成正比,在物體墜落半徑內,通道防護棚物體墜落半徑覆蓋。

  落地式外架的基本做法




  外架水平保護




  設置外架連墻桿







  外架剪刀撐




  落地腳手架實圖




  外架上人工施工通道




  懸挑外架

  1、架體形象

  懸臂外架的警示帶位于懸臂型鋼的頂部,每個懸臂設置一次;懸臂工字鋼刷黑黃相間,尺寸與警示帶相同。其余的都是落地腳手架。

  2、架體懸挑層搭設

  1)一次懸臂腳手架高度不得超過200m。

  2)型鋼懸臂梁應采用雙軸對稱截面型鋼。懸臂鋼梁型號及錨固件應按設計確定,鋼梁截面高度不小于160mm。鋼筋混凝土梁板結構應固定在懸臂梁的尾端。U型鋼筋拉環或錨固螺栓直徑不小于16㎜;錨固用U型鋼筋拉環或螺栓應冷彎。U鋼楔或硬木楔用于擰緊型鋼拉環、錨固螺栓和型鋼之間的間隙。鋼絲繩或鋼拉桿應設置在各型鋼懸臂梁的外端,并與上層建筑結構斜拉結。

  鋼絲繩和鋼拉桿不參與懸臂鋼梁的應力計算;應使用鋼絲繩和建筑結構的吊環HPB235 直徑不小于20級鋼筋㎜。懸臂鋼梁懸臂長度應按設計確定,固定段長度不得小于懸臂段長度的1.25 倍。

  型鋼懸臂梁固定端應采用兩個(對)以上U 鋼筋拉環或錨固螺栓與建筑結構梁板固定,U 鋼筋拉環或錨固螺栓應嵌入混凝土梁、板底鋼筋,并與混凝土梁、板底鋼筋焊接或綁扎牢固。預埋件錨固長度應符合現行國家標準《混凝土結構設計規范》GB50010年鋼筋錨固規定。當型鋼懸臂梁與建筑結構用螺栓鋼壓板連接固定時,鋼壓板尺寸不得小于100mm×10mm(寬×厚度);螺栓角鋼壓板連接時,角鋼規格不小于63mm×63mm×6mm。

  型鋼懸臂梁懸臂挑端應設置能使腳手架立桿和鋼梁可靠固定的定位點,定位點不得小于懸臂梁端部100mm。地板上設置錨固位置時,地板厚度不小于120mm。如果地板厚度小于120mm 應采取加固措施。

  3)與上述落地式外架相同,桿件的搭設和保護。

  裝飾階段外架防護及懸架結構




  懸架外架結構




  懸臂外架工字鋼布置及卸載鋼絲繩




  卸荷鋼絲繩




  保護外架懸挑層




  外架懸吊層封閉結構圖




  外懸挑層關閉







  主體施工階段外架水平防護:

  ①主體結構施工階段的外腳手架每層都鋪滿了腳手板,腳手板鋪地板邊緣,封閉外架與建筑物之間的間隙;

 ?、谑┕?、拆模層、二樓應鋪腳手板,腳手板應鋪在地板邊緣。從二樓開始,每隔12層m設置硬質材料隔斷保護,在兩層硬質保護中間張貼安全平網。非作業層面臨邊緣護欄;

 ?、垆佋O(shè)腳手板時嚴禁出現探頭板。腳手板端頭應用φ1.2mm鋅鐵絲固定在小橫桿上。

  裝修施工階段外架水平防護:

  ①作業層應鋪腳手板,腳手板應鋪在地板邊緣;

 ?、趶亩情_始,垂直每隔12次m設置硬質材料隔斷保護,在兩層硬質保護中間張貼安全平網。非作業層

  邊設防護欄;

 ?、垆佋O(shè)腳手板時嚴禁出現探頭板。腳手板端頭應用φ1.2mm鍍鋅鐵絲固定在小橫桿上。

  外架作業層水平保護




  安全網掛綁扎




  外架防護棚




  外架防護棚構造圖
